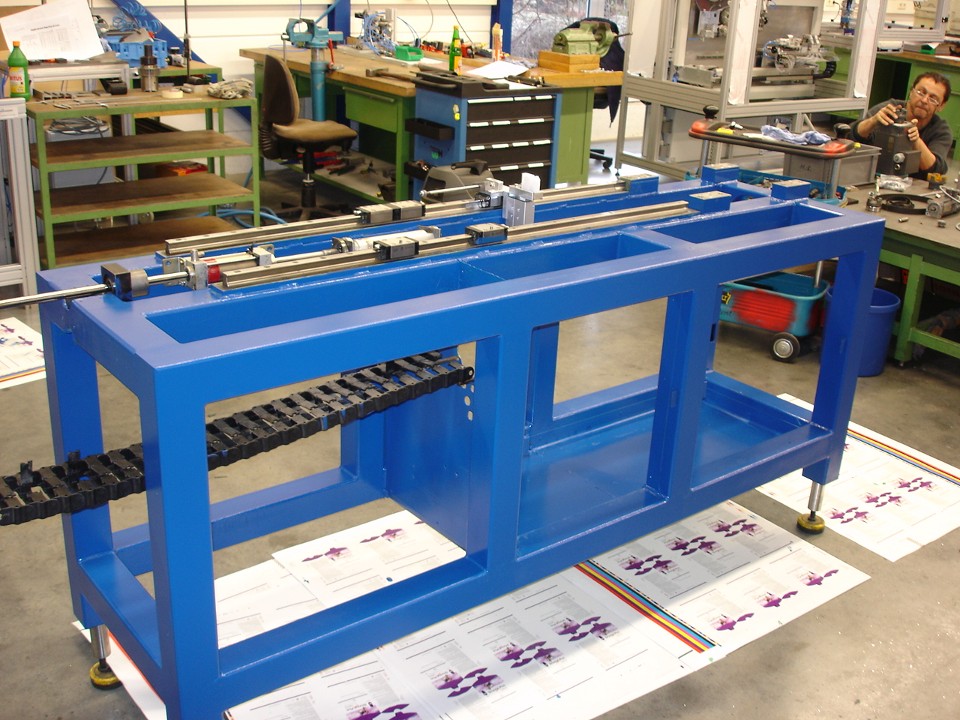

Umbau Bördelmaschine
Umbau der kompletten Steuerungs- und Antriebstechnik.
Zustand vor dem Umbau:
- Veraltete Servoantriebe (teilweise keine Ersatzeile mehr verfügbar)
- Starre mechanische Antriebs-Kopplung zwischen dem Backenfutter und dem Reitstockfutter. Dadurch wird für unterschiedliche Verdrehwinkel zwischen den beiden Futtern jeweils eine teure Sonderspannzange benötigt.
- Gefahrbringende Bewegungen an der Anlage sind frei zugängig
- Keine Schaltpläne vorhanden
- Keine ausreichende Beschriftung der Sensoren und Aktoren
Zustand nach dem Umbau:
- Moderne, aktuelle Servoantriebe
- Die mechanische Antriebs-Kopplung von Backenfutter zu Reitstockfutter ist ersetzt durch 2 Servoantriebe. Dadurch sind mit den Standardspannzangen beliebige Verdrehwinkel der Futter zueinander möglich.
- Der Arbeitsraum der Anlage ist durch eine Makrolon-Einhausung und durch ein Lichtgitter abgesichert.
- Komplette Dokumentation der Umbauarbeiten (aktueller Schaltplan, Pneumatikplan, SPS-Programm,..)
